Herkunftsort: | China |
Markenname: | BZB |
Zertifizierung: | CE,TUV |
Modellnummer: | BZB-EX3 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | USD20000-50000 Per Unit |
Verpackung Informationen: | Export Pacakge oder Metallgehäuse |
Lieferzeit: | 30-90 |
Zahlungsbedingungen: | TT oder LC |
Versorgungsmaterial-Fähigkeit: | 2000sets pro Jahr |
Name: | Industrie-Spraystand | Stromversorgung: | 380V/50HZ/3Ph oder andere Wahl |
---|---|---|---|
Unter Verwendung der Energie: | Des Dampfs, elektrischer oder anderer Wahl des Diesels, des Gases, | Haupttür: | Falten Sie Art oder elektrische rollende Art |
Motor: | Chinesische Marke oder Import-Marke | Steuer-sytem: | Schalterart oder PLC-Touch Screen Steuerung |
Wand: | Metall-sheld, ENV, Steinwolle von PU für Wahl | Farbe: | Weiß oder andere Wahl |
Anwendung: | Bus/LKW oder andere metallische Produkte | Energiequellen: | Wasser, Strom, Gas |
Anstrichschichtdicke: | 10-50um | Maß: | Wie erfordern |
Markieren: | Industrielle Spritzkabine mit Wandextraktion,Industrielle Spritzkabine mit Falttür,Industrielle Spritzkabine mit Öffnungsdach |

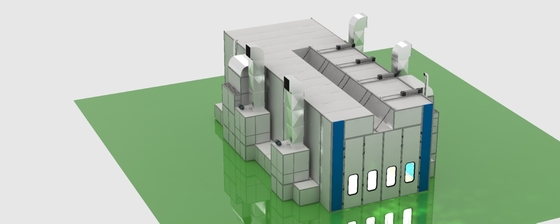

Industrieller Spraystand der zwei sdie Wandextraktion, der Spitzenfalttür öffnet
Technische Konfiguration des Sprühstandes (BZB-FB-1500L) | ||||||||
Maß | Inneres Maß | 15000×5000×5000 (L×W×H) | ||||||
Außenmaß | 16896×5146×5800 (L×W×H) | |||||||
Raum | Struktur | Halb Tropfenart, Stahlverbundträger mit Stahlrahmenkonstruktion als Rahmen und Stahlversteifungen; Der Wallboard wird vertikal eingebettet. Die Kammer des statischen Drucks ist auf die Oberseite des Operationsraums. Zwischen der Kammer des statischen Drucks und dem Operationsraum wird das Spitzennetz, das Leitblech und hochwertige die Filterbaumwolle gepflastert. Die Höhe der Kammer des statischen Drucks: 800mm; | ||||||
Wand | 70mm Stahlplatte starke doppelte Seiten δ=0.476mm Farb, Sockelart, Breite: 1150mm, Füllmaterial: ENV; | |||||||
Deckenverkleidung | Einlagig mit statischer Kammer in vorderem hochwertigem δ-0.8mm galvanisierte Stahlplatte indem das Verbiegen; 50mm starkes doppelseitiges ohne statische Kammer im Rückenteil δ= gemacht von der 0.476mm Farbstahlplatte, Sockelart, Breite: 1150mm, Füllmaterial: ENV; | |||||||
Belüftung | Hinterer Wandauspuff, volle Tropfenart, obere Versorgung und niedrigere Entladung; | |||||||
Rand | δ-1.2mm galvanisierte Stahlplatte und behandelt mit dem Pulversprühen; | |||||||
Haupttür | Struktur | Manuelle faltende Aluminiumlegierungstür mit 4 Blätter, Innere und Außenseite δ= 0.476mm Farbstahlplatte, 70mm stark, interne Füllung: Die ENV-Wallboardproduktion, ausgerüstet mit Standardtor milderte Glasbeobachtungsfenster, Größe: 550 × 1150mm (w-× H); | ||||||
Art | Seitenein- und ausgang | |||||||
Quantität | Türeinstieggröße: 4000 × 4650mm (w-× H), 1 Gruppe insgesamt; | |||||||
Bedientür | Struktur | Aluminiumlegierungsrahmenkonstruktion, milderte Glasbeobachtungsfenster und Druckverschlussgerät werden angenommen, um Druckentlastung im Falle des übermäßigen Innenüberdrucks, Betrachtungsfensterglasgröße sicherzustellen: × 1000 400× 5mm | ||||||
Quantität | Türblattgröße: 800 × 2000mm (w-× H), Quantität: 2 Sätze insgesamt | |||||||
Rückholluftkabinett | Struktur | Gemacht vom Profil und von der Stahlplatte, Innere und Außenseite δ= füllte 0.8mm galvanisierte Stahlblechbedeckung, mit Steinwolleisoliermaterial in der Mitte und sprühte auf die Oberfläche; | ||||||
Quantität | 1 PC insgesamt | |||||||
Luftversorgungssystem | Kabinett | Der Rahmen wird mit 50 Gestaltungsmaterialien, Innere und Außenseite δ= der 0.8mm galvanisierten Stahlblechbedeckung geschweißt, gefüllt mit Steinwolleisoliermaterial in der Mitte und sprühte auf die Oberfläche; | ||||||
Fan | Zentrifugaler Fan YDW-Reihe, Modell: YDW-5.6M, Luftvolumen: 20000m ³/H. voller Druck: 820pa, Energie: 7.5kw; | |||||||
Fahren des Modus | Zentrifugaler Fan des externen Rotors | |||||||
Quantität | × 2 7,5 Kilowatt pro Gruppe, Sätze 1 insgesamt, Außentemperaturversorgungsvolumen: 40000m ³/h, | |||||||
Geräusche | ≤85dB | |||||||
Luftabsaugungssystem | Kabinett | Der Rahmen wird mit 50 Gestaltungsmaterialien, Innere und Außenseite δ= der 0.8mm galvanisierten Stahlblechbedeckung geschweißt, gefüllt mit Steinwolleisoliermaterial in der Mitte und sprühte auf die Oberfläche; | ||||||
Fan | 4-82 zentrifugaler Fan der Reihe, Modell: 4-82-6.3E, Luftvolumen: 36037m ³/H. Gesamtdruck: 1076pa, | |||||||
Motor | Energie: 15kw, Zahl von Pfosten: 4 Pfosten, | |||||||
Fahren des Modus | Flaschenzug-Antrieb | |||||||
Quantität | 15kw für jede Gruppe, 1 Gruppe im Gesamt-, Gesamtabluftvolumen: 36037 m-³/h, | |||||||
Geräusche | ≤85dB | |||||||
Beleuchtungssystem | Deckenleuchte | 18 Gruppen × 4 Stücke =72-Stücke × 18 W, LED-Rohr; | ||||||
Installationsart | ° 45 auf beiden Seiten | |||||||
Unteres Licht | 20 Gruppen × 2 Stücke =40-Stücke × 18 W, LED-Rohr; | |||||||
Installationsart | 10 Gruppen der linken Wand und 10 Gruppen der rechten Wand sind vertikal auf und ab abwechselnd installiert, | |||||||
Glas | Die Lampe wird mit 4.0mm ausgeglichenem Glas ausgerüstet | |||||||
Lampenkasten | Standard | |||||||
Spezifikation | Beleuchtung ≥ 800Lux; Gesamtleistung: 2016w | |||||||
Filtrationssystem | Lufteintrittsfilter | G3-Primärfiltration, 10μm Staub oben herausfilternd | ||||||
Deckenfilter | Baumwolle des Filters F5 B bis b-560g, kann 5μm Staub oben herausfiltern | |||||||
Luft-Rückkehrfilter | Glasfaserfilterbaumwolle | |||||||
Abgasbehandlung | Aktivkohlefiltration | |||||||
Rohr | Material | Lufteinlass nimmt δ= an, 0,8, welches das galvanisierte Blatt verbogen und fabriziert wird, und beide Enden werden mit Würfelflanschverbindung ausgerüstet | ||||||
Quantität | Gerades Rohr: 5 Abschnitte, 90 ° Ellbogen: 1pc, 45 ° Ellbogen: 1pcs, manueller stabilisierter Dämpfer: 1pcs, Lufteinlauf wird mit manuellem stabilisiertem Dämpfer ausgerüstet; | |||||||
Anmerkung | Luftzufuhrrohr mit Steinwolleisolierungsrohr | |||||||
Heizsystem | Heizungsart | Brennende Maschine + Wärmetauscher des Brennstoffs | ||||||
Wärmeaustausch-Ofenzwischenlage | Edelstahl 1Gr18Ni9Ti (SUS304) wird, das δ= 1.5mm benutzt, gemacht vom DoppelschichtWärmeaustausch-Edelstahlrohr; Vergrößerte und verlängerte Ofenzwischenlage | |||||||
Brenner | Brennende Maschinenheizung italienischen riyalu Rl34 Brennstoffs, Heizwert der brennenden Maschine: 340000 kcal/h; | |||||||
Änderung über Dämpfer | Der pneumatische Dämpfer führt interne und externe Zirkulationsumwandlung durch, | |||||||
Quantität | 1 eingestellt in Gesamt-, maximalen Heizwert: 5340000 kcal/h; | |||||||
Kamin | Ausgerüstet mit 5 geraden Rohren und 2 Ellbögen, δ= Herstellung des 0.8mm galvanisierten Blattes, | |||||||
Elektrischer Aufzug 3D (optional) | Hubhöhe | 500-3500㎜ | Seitliche Expansion | 900-1200㎜ | ||||
Längsanschlag | 13000㎜ | Energie | 3KW/set | |||||
Quantität | 2 PC/Satz (1 eingestellt für jede Seite), 1 eingestellt insgesamt |
Etwas von unserem Projekt.
----------------------------------------FAQ-----------------------------------------
Sind Sie Geschäftsfirma oder Hersteller?
Wir sind der Hersteller mit Export liscence. Wir haben Fabrik zwei in Guangzhou und in Jiangsu, China.
Wie können wir Zusammenarbeit?
Wie können wir Zusammenarbeit?
1. Drehungs-Schlüsselprojekt:
Unsere Firma ist verantwortlich, Ihnen zu helfen, die desing Fertigungsstraße, Herstellung, Installation zu tun,
Entstörung und Ihre trainging Jobs des Personals, auch wir erbringen Ihnen one-stop Dienstleistung für Ihr
Produktionsanlagenbeschaffung.
2. Ausrüstungs-Versorgung:
Unsere Firma stellt Ihnen die Ausrüstungen nicht nur zur Verfügung, aber auch bietet Ihnen die Installation vor Ort an
Anweisung und Anleitung auch.
Wie ungefähr Kundendienst?
1. stellen Sie technische Stütz- und Fertigungsstraßeverbesserung zur Verfügung
2. empfangen Feedback withini 12h nach Störungsmitteilung oder Service-Anforderung
3. freies Training auf dem Benutzerhandbuch
4. benutzerfreundliches englisches Handbuch oder Operationsvideo für Maschine unter Verwendung und maintanence.
5. Ein Jahr Gruantee.
